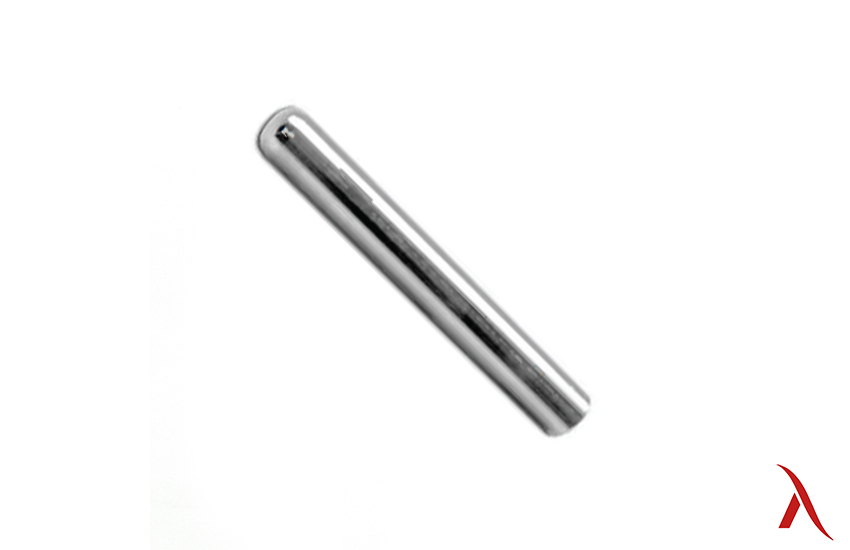

Düz Tespit Pimi
DIN 6325
DIN 6325
16 Mn Cr 5 SAE- 515 |
21 Ni Cr. Mo2 – 8620 |
60 HRC – 2 |
Sertlik derinliği 1 mm. |
d1 m5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 20 |
12 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 1,8 | 2 | 2,5 | 2,5 | 2,5 | 3 | 4 |
R | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 12 | 16 | 16 | 20 |
Z1 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,5 | 1,8 | 2 | 2 | 2,5 | 3 |
Z2 | 0,18 | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,3 | 1,3 | 1,3 | 1,7 | 2 |
L1 | |||||||||||||
8 |
· |
· |
· |
||||||||||
10 |
· |
· |
· |
· |
· |
||||||||
12 |
· |
· |
· |
· |
· |
||||||||
14 |
· |
· |
· |
· |
· |
· |
|||||||
16 |
· |
· |
· |
· |
· |
· |
· |
||||||
18 |
· |
· |
· |
· |
· |
· |
· |
||||||
20 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
||||
24 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
28 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
32 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
36 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
||
40 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
45 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
50 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
55 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
60 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
70 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|||
80 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
||||
90 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
||||
100 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
||||
120 |
· |
· |
· |
· |
· |
· |
· |
||||||
130 |
· |
· |
· |
· |
· |
· |
|||||||
140 |
· |
· |
· |
· |
· |
· |
|||||||
150 |
· |
· |
· |
||||||||||
160 |
· |
· |
